活性炭吸附塔

所属分类：活性炭吸附塔
浏览次数：875次
发布日期：2023/9/11 17:48:11

概述

在低浓度VOC 条件下，可以理想地去除废气中挥发性有机物(恶臭、烟气、毒气、 O3、SO3、H₂S、HF、NOX、苯类、酮类、石油类等)。同时有较佳的经济效益。故在空气污染物控制方面，特别适用处理含低浓度VOC 之废气，例如半导体厂、 LCD 厂、 PCB 厂与相关电子厂等。
设备考虑因素：
一、本体
材质为PP/碳钢/FRP/不锈钢材料：本体结构符合完整的基础支撑，顶部强度至少可以支撑两个人的重量。内填活性炭所制成的专业吸附系统，对于异苯醇，对二甲苯，乙烯基等有机物质，具有良好的吸附作用。
设备的外部或内部喷刷防锈底漆保护，外部喷涂防紫外线胶衣。 (针对碳钢或FRP材质)
二、硬件设计

在正常操作状况下，活性炭塔本体不需要任何保养。活性炭塔填充的活性炭有一个使用寿命，当达到使用期限后，应及时更换活性炭，防止填料堵塞。对于活性炭塔滤网更换时间可视差压表而定。

标准配备
1. 活性炭塔内部结构
2. 窗口、人孔
方便检修，清洗与填充材的取出与装入
3. 初期过滤网
4. 补强支撑架 5.差压显示器
6. 出入口法兰
7. 爬梯，安全护栏
8. 固定底座
9. 圆柱形活性炭

椰子壳活性炭

	型号Type
規格Specification	GA-1	GA-2	GA-3
粒径Mesh size (ASTM mesh)	4×8,6x12,12x30,30×60
假比重Bulk Density (g/ml)	0.42-0.48	0.45-0.5	0.45-0.5
四氯化碳吸附率CTC(%min)	70	60	50
碘值Iodine No. (mg/g min)	1200	1100	1000
比表面积Surface Area,BET, N₂ (m²/g min)	1200	1100	1000
硬度Hardness (%min)	90	95	95
灰分Ash Content(%Max)	5	5	5
水分Moisture Packed (%Max)	5	5	5

煤质活性炭

	型号Type
規格Specification	GC-1	GC-2	GC-3
粒径Mesh size(ASTM mesh)	01.5/03.0/04.0
假比重Bulk Density (g/ ml)	0.45-0.5	0.48-0.52	0.5-0.54
四氯化碳吸附率CTC(%min)	70	60	50
碘值Iodine No. (mg/g min)	1050	950	850
比表面积Surface Area, BET, N₂ (m²/g min)	1000	950	900
硬度Hardness (%min)	92	95	95
灰分Ash Content(%Max)	12	12	12
水分Moisture Packed (%Max)	5	5	5

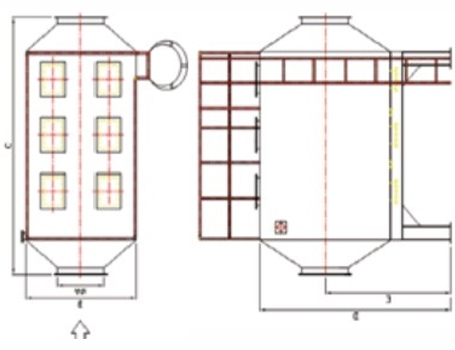

设备尺寸与风量表

型号	风量CMM	B	D		E	φA
GRA-50	10-50	900	3100	3200	1750	300
GRA-150	60-150	1800	3400	3930	1750	500
GRA-250	160-250	1800	4050	3750	2075	650
GRA-350	260-450	1800	4300	4500	2225	800
GRA-500	460-500	1800	4400	4600	2250	950
GRA-600	510-600	2700	4400	4200	2250	1050
GRA-700	610-700	2700	4560	4660	2250	1100
GRA-800	710-800	2700	4600	5300	2350	1200
GRA-1000	910-1000	2700	4700	5600	2400	1300

注：本表尺寸仅供参考，详细尺寸应依提供之图纸

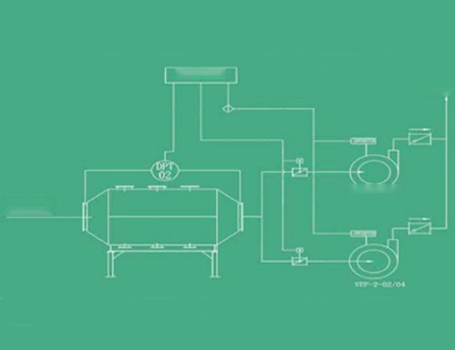

处理流程图

如何选用活性炭塔
1.确定废气污染之成分，温度与湿度。
2.确定欲处理之效率
3.确定处理风量选定型号。
4.型号选定后，人孔，窗口，
各管路表上未列之位置可依现场配合。
5.确定活性炭之压降。
