逆流式洗涤塔

所属分类：逆流式洗涤塔
浏览次数：809次
发布日期：2023/9/11 16:38:15

概述

本设备在工业用途上可作为冷却塔、湿润机，并适用各种工业制程的废气处理如：半导体、电子工业、金属工业、金属抛光研磨、造纸、化学、肥料制造、食品加工…

一、本体
耐真空： -150mmAq, 耐压：+250mmAq。
本体结构设计符合完整的基础支撑。顶端强度至少能支撑一个人的重量。设备之内、外表面有较大之抗腐蚀性.以确保使用寿命，并减少维修成本。所有人孔、喷水系统及内部与外壳相接的支撑设计均应考虑所承受的压力及抗腐蚀性。
二、洗涤塔出口与入口的流速设计
洗涤塔废气入口与出口设计必须防止气流产生空蚀现象。如果设计不良，空气流与洗涤液产生分道通过，将会大大降低洗涤塔之洗涤效率。入口之设计流速必须考虑废气进入洗涤塔的气流能很均匀的分布于整个填充面的断面积。
三、循环水槽
洗涤塔底部连接一循环水槽，提供洗涤塔约二至五公分之循环水量，设计上着重于经济性、操
作维修方便性与耐腐蚀性。
四、洗涤液及分布系统
洗涤液可循环使用，亦可设计为批次操作或连续式自动操作，需要时补充少量新鲜之洗涤液，以便在吸收污染物后尚能维持其效率，洗涤液分布设计采用低压较大水量之喷嘴，发挥较大支均匀流率，以达到较高之洗涤效率。

设备结构说明
本公司设计之交叉流式洗涤塔可依据不同废气性质分段处理
结构上均采耐腐蚀材料： PP、FRP. 其中 FRP 的玻璃纤维含量约为30%。与含量约70% 的树脂(Vinylester or Polyester Resin)混合而成，具抗腐蚀性。内部构造为湿润填充层，使用之填充物为特拉瑞德(Tellerette)形式，其材质有PP、PVC、PE、PVDE等，空隙率大，对气流阻力小，接触表面积大，物质转移高度低，除雾层水汽去除率可达到99%,洗涤循环水槽均与机体结构合一，并设有必要之检视孔、维修清洁孔、窗口、检视爬梯等。

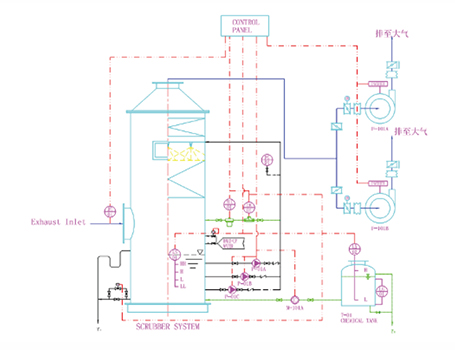

逆流式洗涤塔流程图

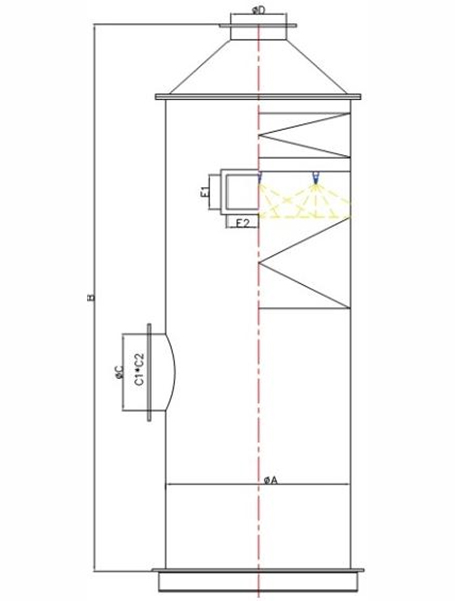

设备尺寸与风量表

型号	风量CMM	φA	B	φC	φD	E1*E2
GRV-04	60-80	750	3965	φ350	350	300*300
GRV-05	90-110	900	4015	φ450	450	300*400
GRV-06	120-150	1050	4195	φ500	500	400*400
GRV-07	150-180	1200	4313	φ550	550	500*400
GRV-08	190-240	1350	4430	φ650	650	500*400
GRV-09	240-290	1500	4530	φ700	700	500*400
GRV-10	290-350	1650	4630	φ750	750	500*400
GRV-11	350-450	1800	4840	φ850	850	500*400
GRV-12	460-590	2100	4620	450*1700	900	600*400
GRV-13	630-800	2450	4750	450*2150	1050	600*400
GRV-14	800-950	2750	4990	600*2150	1200	600*500
GRV-15	950-1170	3050	5060	600*2600	1350	600*500
GRV-16	1170-1400	3350	5220	600*3500	1500	600*500
GRV-17	1400-1680	3650	5290	600*3500	1650	600*500

注：本表尺寸仅供参考，详细尺寸应依提供之图纸

标准配备：
1.洗涤塔结构
2.各种管配件、含给水、排水、溢流
3.窗口、人孔
4.喷雾系统
5.填充材特拉瑞德
6.填充支撑架
7.循环水槽
8.洗涤液循环泵浦
9.吊耳
10.入口法兰
11.出口法兰

选用配备：
1.水位控制
2.循环水槽人孔
3.水位计
4.加药系统
5.加药泵浦
6.加药桶槽
7.循环液备载循环泵浦
8.提高处理效率
9.PH控制系统
10.UV 处理器
